معلومات تفصيلية |
|||
| ساعات العمل: | غير محدود | تواصل: | TCP / IP |
|---|---|---|---|
| نطاق حزام الرسغ: | 100 كيلو ~ 100 ميجا أوم | مجموعة الأحذية: | 100 كيلو ~ 1 جيجا أوم |
| محول خارجي: | محول طاقة تيار متردد/تيار مستمر | جهد التشغيل: | تيار مستمر 12 فولت ± 10%، ≥3.3 أمبير |
| طول الكابل: | 1.5 م | درجة حرارة التشغيل: | 21 درجة مئوية ~ 30 درجة مئوية لاختبار جيجا أوم واحد / 5 درجة مئوية ~ 30 درجة مئوية لجميع حدود الاختب |
| البعد: | 88*135*42 مللي متر (الطول * العرض * الارتفاع) | وزن: | 1.1 كجم |
| شاشة تعمل باللمس: | 7 بوصة اللون | وحدة المعالجة المركزية: | 32 بت 4 النواة |
| سرعة المعالج: | 4X1 جيجا هرتز | ذاكرة: | DDR3 2G |
| تخزين: | إي إم إم سي فلاش 8G | ||
| إبراز: | نظام التحكم في الوصول إلى مدخل ESD,نظام ESD لمصنع الإلكترونيات,التحكم في الوصول الآمن من ESD,electronic factory ESD system,ESD safe access control |
||
منتوج وصف
وصف المنتج

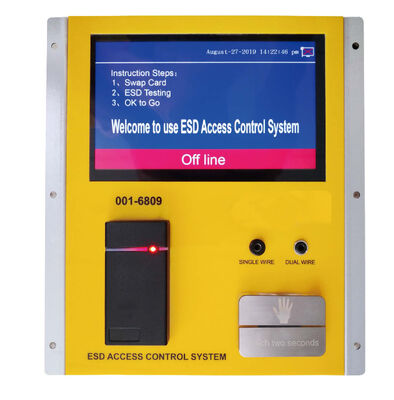

تم تصميم نظام التحكم في الوصول HZ-6809 ESD لاختبار سريع ومتكرر ودقيق
أدوات أرضية لموظفي ESD تصميمها الفريد يضم اختبار ESD، ساعة الكمبيوتر،
شاشة تعمل باللمس، قارئ بطاقات IC / ID أو ماسح الباركود، وحدة إثنترانث وما إلى ذلك
محفظة صغيرة من الفولاذ المقاوم للصدأ

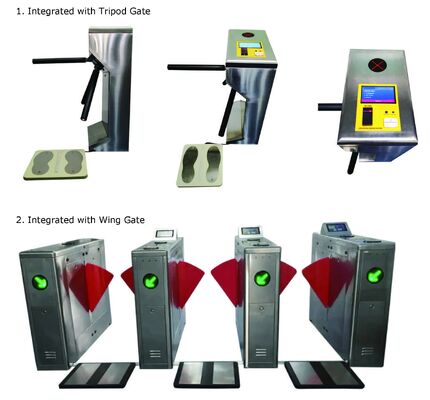

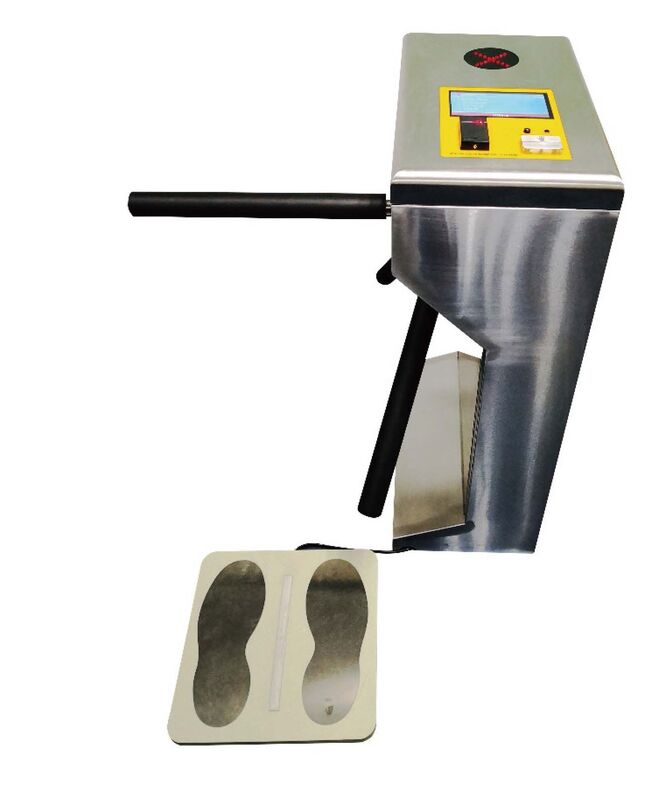

هذا النظام يمكن أن يعمل مع محرك ثلاثي الأقدام، بوابة التأرجح، بوابة الفلاف، القفل الإلكتروني والهواء
غرفة الاستحمام بالإضافة إلى ذلك يمكن أن توفر إدارة اختبار ESD الأساسية، وقف المشغلين
دخول EPA دون اختبار ESD.

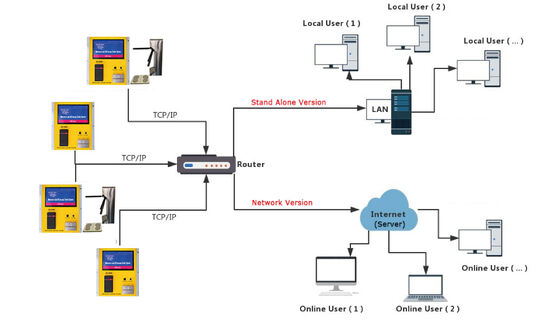

وبالإضافة إلى ذلك، يتم تخزين نتائج الاختبار إلكترونياً في النظام ويمكن تحميلها بسهولة على شكل
إدارة الحضور، والتي لديها وظيفة التمييز ووضع مختلف
ستخزن تلقائياً 500 ألف نتيجة اختبار بينما البرنامج يعمل
مغلقة و جهاز الكمبيوتر مغلق
يلبي متطلبات ANSI/ESD S20.20 و IEC 61340 في الولايات المتحدة الأمريكية وأوروبا.
الخصائص الرئيسية
1الاتصالات: TCP/IP
2تم بناؤه مع زر اختبار الحالة الصلبة، لتعزيز عمر أطول من زر الاختبار
3تظهر الشاشة اللمسية: الوقت، التاريخ، الموقف، الإدارة، هوية الموظف، الاسم، المجموعة،
المادة التي تم اختبارها والمقاومة المفصلة لحزام المعصم والأحذية والملابس ESD
4إعداد الإذن الأساسي
رقم الدور | اسم الدور | VIP | الأحذية | الأسلاك الوحيدة WS | سلك مزدوج WS | الملابس ESD |
01 | الأسلاك الوحيدة WS | 1 | 1 | 0 | 1 | 1 |
02 | سلك مزدوج WS | 1 | 1 | 1 | 0 | 1 |
03 | ملابس متفرقة + أحذية | 1 | 0 | 0 | 1 | 1 |
04 | ملابس متزدوجة + أحذية | 1 | 0 | 1 | 0 | 1 |
05 | أحذية ESD | 1 | 0 | 1 | 1 | 1 |
06 | الملابس ESD | 1 | 1 | 0 | 1 | 0 |
07 | الأزياء + الأحذية | 1 | 0 | 1 | 1 | 0 |
08 | VIP | 0 | 1 | 1 | 1 | 1 |
5بعد أن تمرر البطاقة (أو الباركود) ، سيتم إعادة تعيين النظام تلقائيًا إذا لم تمر
في وقت محدود.
6خطوات اختبار ESD
1إمسح البطاقة للتأكد من الإذن القانوني للبطاقة أو الباركود.
يمكن أن يكون التعرف على الوجه أيضاً أحد الطرق لإعطاء الإذن القانوني)
2) لبدء الاختبار، استخدم إصبعك لربط مفتاح الاختبار بالمعدن العلوي والأسفل
احتفظ بإصبعك حتى تظهر نتائج الاختبار على الشاشة
3لا تلمس أي معدن آخر أثناء إجراء الاختبار لأن هذا سيؤثر على نتائجك.
4نتيجة اختبار ESD: السهم الأخضر مع الإعلان الصوتي يعني اختبار المرور ، السهم الأحمر مع
التعليمات الصوتية والضوئية تعني فشل الاختبار.
ملاحظات: عند إجراء اختبار الأحذية، تأكد من وضع كلتا القدم على صفيحة القدم المزدوجة (واحدة
حافظ على نظافة صفيحة القدم مع 99٪ الكحول الإيزوبروبيل عند استخدام 1 جيجوهم
حد اختبار مرتفع. لوحة قدم متسخة يمكن أن تؤدي إلى مرور خاطئ. عند إجراء اختبار حزام المعصم،
تأكد من توصيل سلك المعصم بالكامل في مفتاح الجهاز
خصائص الأجهزة
* شاشة لمس ملونة 7 بوصات
* اختبار حزام المعصم ذو السلك الواحد والسلكين اختبار حزام الكعب وحذاء ESD
* قارئ بطاقات IC (ID) (أو ماسح الباركود المدمج)
*وحدة إثيرنيت للاتصالات الشبكة
*أقدام مزدوجة للحذاء المستقل
* اختبار 27VDC اختبار
وحدة المعالجة المركزية من الجهاز هو 32 بت معالج 4-نواة مع الترددات الرئيسية من 4X1GHZ
و DDR3 2G EMMC FLASH 8G ، والتي تدعم مجموعة متنوعة من الوصول إلى واجهة الشاشة
المعدات، لتلبية احتياجات التنمية السريعة للشركات،
جزء التحكم لديه عدد من واجهات التطوير ، واجهة USB 4 بت 2
RS485 و 2 232 و واجهة HIDM عالية الوضوح
300،000 إذن بطاقة ID / IC يمكن تخزينها، في الوقت نفسه، يمكن للمختبر أيضا
تخزين 500،000 سجل اختبار عندما لا تعمل.
البند | القيمة |
مكان المنشأ | شنغهاي، الصين |
الاسم التجاري | هرتزد |
ساعات العمل | غير محدودة |
التواصل | TCP/IP |
نطاق الاختبار لحزام المعصم | 100K ~ 100MΩ |
نطاق الاختبار للأحذية | 100K ~ 1GΩ |
محول خارجي | محول كهرباء التيار المتردد |
الجهد التشغيلي | DC 12V±10٪، ≥3.3A |
طول الكابل | 1.5m |
درجة حرارة العمل | 21°C ~ 30°C للاختبار 1 جيغوم/5°C ~ 30°C لجميع حدود الاختبار الأخرى |
البعد | 88*135*42ملم |
الوزن | 1.1كيلوغرام |
1لماذا تحتاج إلى حماية ESD لخط الإنتاج الخاص بك؟إصدار الكهربائي (إصدار الكهربائي) هو تأثير قد نختبره جميعاً عند إزالة قطعة ملابس،ولكن التراكم الساكن والتفريغ عند العمل مع الإلكترونيات يمكن أن يسبب ضرر محتمل للمكونات والفشل الكامن للوحة الدائرة المطبوعة.قبل شراء أو تطبيق منتجات آمنة من أجل حماية البيئة ، يحتاج المرء إلى تنفيذ إجراء آمن من أجل حماية البيئة وفقًا لـ
معايير ESD IEC 61340 أو ANSI S2020 التي هي أساس
إدارة البيئة والموارد البيئية العمل الوقائي والحفاظ على الجودة
2ما الذي نقدمه؟
حزمة ESD: كيس الحماية ، رغوة EVA ، رغوة PU ، رغوة IXPE ، صندوق PP المموج ، أشرطة ، بثورات ، لوحات ، صندوق صناديق ، علبة
سجادات ESD: سجادات الطاولة، سجادات الأرض، سجادة مضادة للتعب، بلاط PVC.
ESD SMT التداول: رف المجلة ، رف تداول PCB ، رف ريل ، عربة ، رف سلك تخزين ، عربة رف سلك.
الترسيم: أشرطة المعصم الإلكترونية، أشرطة الترسيم، المقابس
الملابس الإس.إد.إس: الستوك، السترة، الأحذية، الأحذية، القبعات، القفازات
أدوات ESD: فرشاة، مصاصة، مستلزمات المكتب،
معدات اختبار ESD، الخ...
3لماذا اخترت "هرتسيد"؟
HerzESD تسعى لخدمة عملائنا بشكل أفضل من خلال تقديم إجابات توضيحية صحيحة وواضحة.
نحن نحاول أن نفعل ذلك، حتى عند إعلام عملائنا بشكل أفضل،
تعني أن تتناقض مع آراء أكثر تثبيتًا ولكن في بعض الأحيان خاطئة في السوق.
في HerzESD نحن نفخر بأنفسنا في ضمان الحل الصحيح الوحيد لـ ESD.
لمواصلة هذه الرؤية نحن بحاجة إلى مصنعي وموردين موثوقين للبرامج الإلكترونية التي يمكننا الاعتماد عليها دائمًا.
هرتسيد هو شريك قوي ومع شركائنا الدوليين
ونحن نبقى أقوياء وننتبه فيما يتعلق بالتحسينات المحتملة أو الحلول الجديدة في معالجة وتحكم الكهرباء الثابتة.
