معلومات تفصيلية |
|||
| سمات: | سهل التجميع وخفيف الوزن ودائم | ضبط النوع: | المسمار / مسار التروس / الحزام |
|---|---|---|---|
| ضمان: | 1 سنة | التوافق: | محطات عمل ESD-Safe |
| تتضمن الحزمة: | 1 X مجلة الرف | مقاومة درجات الحرارة العالية: | 80 ، 120 ℃ و 200 أعلاه متوفرة |
| التجميع مطلوب: | نعم | الاستخدام: | التفريغ الكهربائي |
| إبراز: | رصيف المجلات الآمنة,رف تخزين لوحات الدوائر المطبوعة لخط SMT,رف لوحات الدوائر المطبوعة ESD مقاس 535x530x570,SMT line PCB storage rack,535x530x570 ESD PCB rack |
||
منتوج وصف

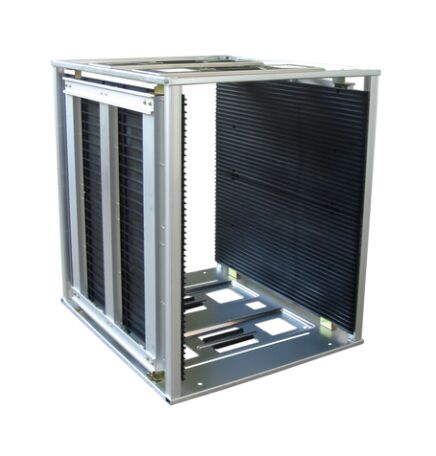

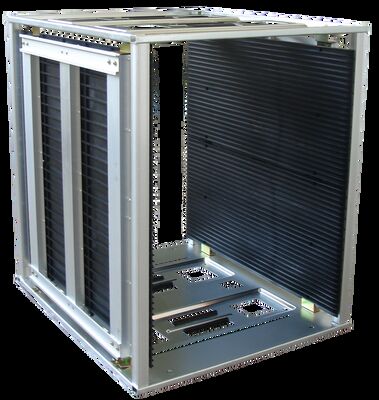

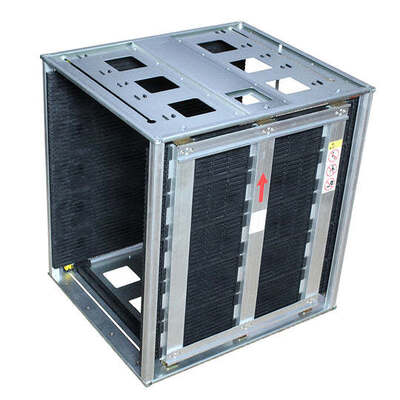

رف مجلات PCB موثوق لخطوط إنتاج SMT. تصميم آمن ضد التفريغ الكهروستاتيكي (ESD)، عرض قابل للتعديل، وهيكل متين لتخزين ونقل لوحات الدوائر المطبوعة بكفاءة.
الموديل: HZ-2609
الأبعاد (الطول × العرض × الارتفاع): 535 × 530 × 570 مم
السعة: حتى 50 لوحة PCB
نطاق حجم لوحة PCB: 535 × (120-460) مم
فتحة التوجيه: العمق 4 مم، العرض 5.5 مم، المسافة 10 مم
المادة: قاعدة معدنية (علوي وسفلي)
التعديل: قابل للتعديل بالبرغي أو رف التروس
الألواح الجانبية: 5 قطع مجمعة
الوزن: 12.0 كجم
مقاومة الحرارة: 80 درجة مئوية / 120 درجة مئوية اختياري
ل
تم تصميم رف مجلات PCB قابل للتعديل الخاص بنا والمقاوم للتفريغ الكهروستاتيكي (ESD) لاستيعاب أحجام مختلفة من لوحات PCB مع إعدادات عرض مرنة. يضمن التعامل الآمن والفعال في البيئات الحساسة للتفريغ الكهروستاتيكي.
مخطط الأحجام:
| الموديل | الحجم الخارجي (مم) | حجم لوحة PCB (مم) | مادة القاعدة | نوع التعديل | درجة الحرارة. | الفتحات | الوزن (كجم) |
| HZ-2601 | 355*315*580 | 355*(80-250) | بلاستيك | تعديل بالبرغي. | 80 درجة مئوية | 50 | 5 |
| HZ-2602 | 355*315*305 | 355*(80-250) | بلاستيك | تعديل بالبرغي. | 80 درجة مئوية | 25 | 3.4 |
| HZ-2603 | 355*320*563 | 355* (50-250) | معدن | برغي / مسار ترس | 80 درجة مئوية/120 درجة مئوية/200 درجة مئوية | 50 | 5 |
| HZ-2604 | 355*320*563 | 355* (50-250) | بلاستيك | مسار ترس | 80 درجة مئوية/120 درجة مئوية | 50 | 4.5 |
| HZ-2605 | 355*320*563 | 355* (50-250) | معدن | برغي / مسار ترس | 80 درجة مئوية/120 درجة مئوية | 50 | 6.5 |
| HZ-2606 | 355*320*563 | 355* (50-250) | معدن | مسار ترس | 80 درجة مئوية/120 درجة مئوية | 50 | 6 |
| HZ-2607 | 460*400*563 | 460*(50-330) | معدن | برغي / مسار ترس | 80 درجة مئوية/120 درجة مئوية/200 درجة مئوية | 50 | 8 |
| HZ-2608 | 535*460*570 | 535*(50-390) | معدن | برغي / مسار ترس | 80 درجة مئوية/120 درجة مئوية | 50 | 10.5 |
| HZ-2609 | 535*530*570 | 535*(120-460) | معدن | برغي / مسار ترس | 80 درجة مئوية/120 درجة مئوية | 50 | 12 |
| HZ-2610 | 630*530*570 | 630*(50-460) | معدن | تعديل بالبرغي. | 80 درجة مئوية | 50 | 13 |
| HZ-2611 | 355*320*560 | 355* (50-250) | بلاستيك | تعديل بالسلسلة. | 80 درجة مئوية | 50 | 6 |
| HZ-2612 | 355*320*560 | 355*(80-250) | معدن | برغي / مسار ترس | 550 درجة مئوية | 50 | 6.8 |
| HZ-2613 | 400*320*563 | 400*(50-250) | معدن | برغي / مسار ترس | 80 درجة مئوية | 50 | 6 |
